تركيب فيلم ذكي ذاتي اللصق - الدليل الكامل

قبل البدء

الأمان أولايجب أن يتم الانتهاء من الأعمال الكهربائية من قبل كهربائي معتمد. اقرأ هذا الدليل بالكامل قبل بدء التثبيت.

• اقطع الفيلم حسب الحجم حسب الحاجة (أو اطلب قطعًا من المصنع، والتسامح ±2 مم)
• فحص الجودة: لا توجد ثقوب أو تطهير أو علامات تنقيط أو تلويث سطحي
• تنظيف سطح العمل - لا توجد أوساخ أو شوائب أو أشياء مرفوعة
• الأدوات: شريط قياس، قلم زيت، مسطرة مربعة، مقص، كحول، قطعة قماش خالية من الغبار

1. التعامل مع الفيلم وتحريكه

الفيلم صعب بما فيه الكفاية للعمل معه ولكن يجب التعامل معه برفق -لا تثنيه أبدًا. دحرجها إلى أسطوانة تمسك الحافة وتدفع للأمام ؛ إحدى اليدين تمسك الحافة، والأخرى تمسك اللفة في موضعها 1/2-2/3. انفتح ببطء، بعد اللفة. للانقلاب، امسك كلا الجانبين 40-50 سم فوق سطح العمل واقلبهما ببطء. امسح السطح بقطعة قماش خالية من الغبار فقط.

2. القطع

احصل على زاوية قائمة بمسطرة مربعة، وقم بقياس الحجم ووضع علامة عليه، ثم قم بالقطع على لوحة القطع - قطعة واحدة في كل مرة، بدون استخدام اليدين على اللوحة. الدقة المطلوبة:خطأ في الحجم ±2 مم، خطأ قطري ±3 مم. تجنب التشذيب لأقل من 3 مم لمنع السكين من التجول. بعد القص، امسح حافة السكين بقطعة قماش كحول.

3. قاعدة موضع قضيب التوصيل (القطب)

يعتمد الجانب الذي يحصل على قضيب التوزيع على نسبة الطول إلى العرض: للقطعأطول من 3:1، ضع الأقطاب الكهربائية على جانب واحد طويل أو على جانبين قصيرين - لا يمكن لقضيب توصيل قصير واحد تشغيل القطعة بأكملها وتعاني الشفافية. نضع قضيب التوزيع بشكل صحيح في كل طلبية من المصنع.

4. أعمال القطب الكهربائي (قضيب التوصيل)

تم بناء القطب الكهربائي منشريط رقائق نحاسية وحبر فضي موصل وسلك توصيلعلى حافة فيلم ITO:

• افتح طبقتي الفيلم بسكين قطب كهربائي عند 45 درجة، امسح المنطقة بالكحول - اتجاه واحد فقط
• قم بفحص المعجون الفضي حريريًا (خط 3 مم، معالج)، ثم قم بلصق رقائق النحاس فوقه

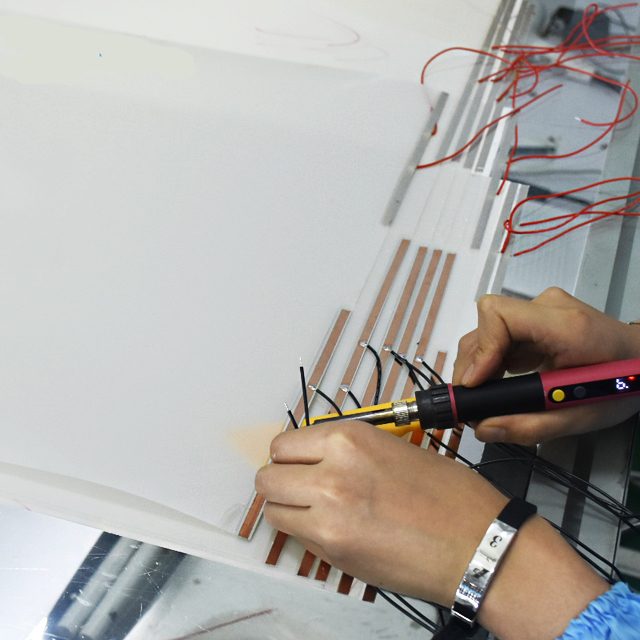

• قم بلحام سلك القطب الكهربائي بالرقائق النحاسية - قم بلحام الحديد أقل من ثانيتين لكل نقطة
• قم بحماية القطب النهائي بشريط شفاف 10 مم ؛ قم بإغلاق الزوايا بورق 3 سم ضد التفكيك

هل تطلب فيلماً منتهياً من المصنع ؟تخطي هذا القسم تمامًا - يصل قضيب التوزيع الخاص بك سلكيًا ويتم اختباره.

5. اختبار التشغيل قبل التركيب

اختبر كل قطعة باستخدام إمداد 60 فولت وتحقق من وجود علامات الشرر والطي والطلاء والبقع البيضاء. تحقق من أن مفاتيح الفيلم واضحة تمامًا وغير شفافة تمامًا. عندئذ فقط انتقل إلى التركيب.

6. جبل جاف على الزجاج

• نظف الزجاج بالكحول وقطعة قماش خالية من الوبر، واتركه يجف تمامًا
• انزع الدعامة، وقم بمحاذاة الحافة العلوية أولاً وضع الفيلم على الزجاج الجاف
• ممسحة من المركز إلى الخارج للضغط على فقاعات الهواء - لا حاجة للماء
• قم بتوصيل قضيب التوزيع بمخرج المحول (بالتوازي داخل المنطقة)

7. الأسلاك والمحولات

محول واحد لكل منطقة محولة بشكل مستقل، بحجم 50 واط تقريبًا لكل 10 أمتارمربعة. نحسب القوة الكهربائية الدقيقة في عرض الأسعار الخاص بك. بالنسبة للتطبيق أو التحكم الصوتي أو التحكم المجدول، أضف وحدة التحكم في التطبيق لكل منطقة.
